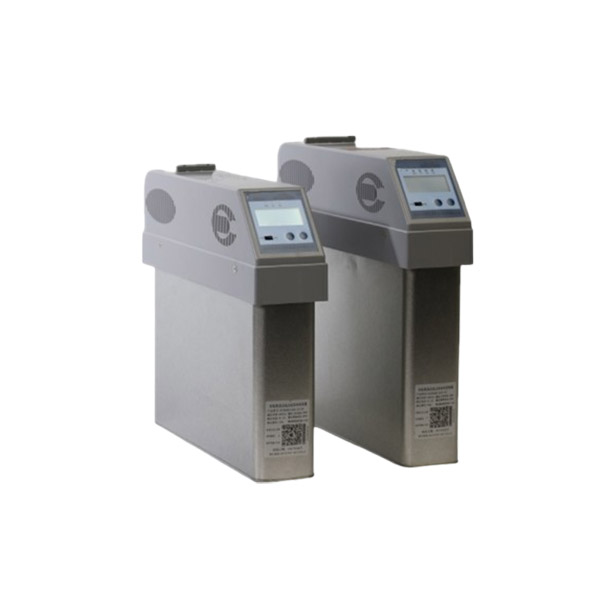

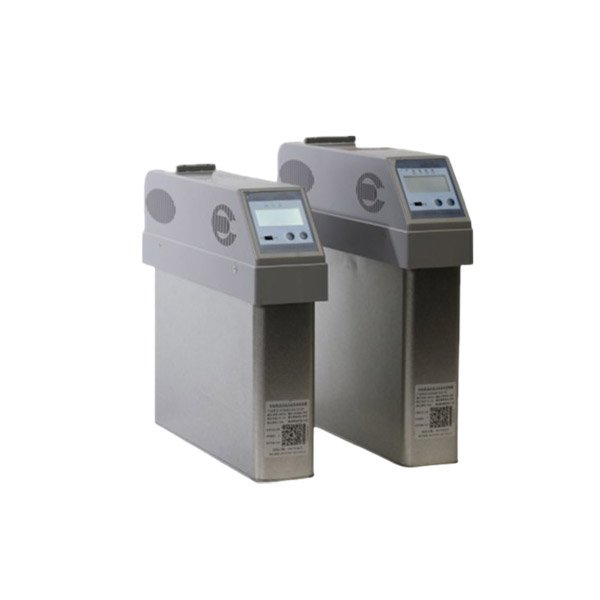

一、產品概述

我公司生產的HZCJ系列智能低壓電容器集成了現代測控、電力電子、網絡通訊、自動化控制、自愈式電力電容器等先進技術。由智能測控模塊、過零投切模塊、保護模塊、智能通信模塊、人機對話模塊、電力電容器等組成，替代傳統的由控制器、熔絲、復合開關或機械式接觸器、熱繼電器、低壓電容器、指示燈等分離器件在柜內用導線連接而組成的成套無功補償裝置。

該產品可以普遍適用于低壓感性負載的電力系統，尤其是城市電網、農村電網、廠礦企業、石油化工等領域。

二、產品技術優勢

HZCJ系列智能電壓電容器采用的是目前更新的同步開關技術，該投切技術配合準確的電壓電流暫態信號采集、控制單元的數據處理時間的控制、 開關分合的時間的控制以及嚴密的零點投切自動校正，有效降低開關帶載投切的涌流，有效保障無功補償設備的使用壽命。

1、等位通訊技術

多臺智能低壓電容器通過網絡連接線組成具有智能自愈式組網功能的等位智能通訊系統，自動產生一臺主機，其余的設備為從機。無論任何設備發生故障，都可自動退出運行，剩余設備組成新的網絡正常運行。系統可以將電容按需投切，容量相同的電容器采用循環投切原則，避免對同一臺反復投切影響其壽命

2、同步開關過零投切技

產品使用電磁繼電器結合電子電路，實現對低壓電力電容器的等電壓投入、電流過零切除。在現場使用過程中，配合智能模塊可以實時調整同步開關動作時間，自動控制設備投切涌流至合理范圍內，延長設備使用壽命。

3、完善的保護技術

電容器具有兩級過電壓、欠壓、過流、過溫、過諧波、缺相、開關故障、三相不平衡等多重保護。

4、產品高度智能化、自動化

智能低壓電容器無需設置設備地址，無需設置主從機，組成系統使用時只需在主機或控制器上設置電流互感器變比即可。新增或更換設備時無需設置設備參數，系統將原有的運行參數自動同步至新加入系統的智能低壓電容器內。設備在未設置互感器變比的情況下，將自動識別電流互感器的變比，保證補償系統正常使用。

5、優化的電容器平衡算法

電容器投入時，在等容量的電容器情況下，根據電容器投入次數、投入累計時間、溫度等綜合因數選擇更合適的電容器投入。

6、多優先級可插入式通訊方式

在網絡正常通訊時，異常保護具有更高優先級，投切次之，查詢更低的多優先級通訊方式，可保證異?；蛲度肟刹迦胝Ｍㄓ?，保證電容器投入切除的反應速度。

三、產品選型及尺寸

注： 1、分相補償智能低壓電容器無二級容量。

2、本產品適用于諧波電壓總畸變率＜5%的用電場所。

（特殊容量可根據客戶要求定制）

四、產品外觀安裝尺寸及組柜容量

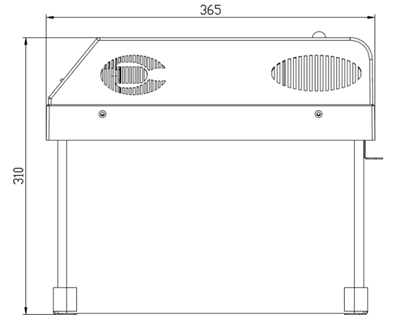

外形尺寸：83（寬）mm×365（深）mm×310（更高高度）mm（三相補償）

83（寬）mm×365（深）mm×340（更高高度）mm（分相補償）

固定孔安裝尺寸：310（寬）*85（深）mm

固定孔尺寸：φ6.5mm

智能電容安裝間距：≥50mm

各種柜型補償容量說明：
